Dla projektanta
Dobór, rozmieszczenie i parametry destryfikatorów dopaowane do Twojego projektu.
Praktyczne wytyczne, przykładowe rozwiązania i dane techniczne, które ułatwią zaprojektowanie efektywnego systemu w halach i obiektach wielkoprzestrzennych.
Wybór urządzenia
Rozmieszczenie
Dobór ilości
Wysokość pomieszczenia
Wybór typu urządzenia
Do odzysku ciepłego powietrza w halach przewidziane są destryfikatory:
Hale o wysokości do
do 10m
destryfikatory model:
03.210 do 03.222
Hale o wysokości do
do 14m
destryfikatory model:
z IP54 model 03.310
Hale o wysokości do
do 16m
destryfikatory model:
03.291
Hale o wysokości do
do 20m
destryfikatory model:
z IP54 model 03.312
Zawieszanie modeli 03.210-03.260 na łańcuchach jest niedozwolone!
Wybór typu urządzenia
Do odzysku ciepłego powietrza w halach przewidziane są destryfikatory:
Modele IP54 - zabezpieczone przed pyłem i wodą
Następujące modele mają izolację klasy IP54:
03.222 – klasa IP54
Modele IP54 - z regulatorem i montażem naściennym
Następujące modele mają izolację klasy IP54 z regulatorem:
03.282 – klasa IP54 z regulatorem
Urządzenie do niskich hal
(do 16m)
Do odzysku ciepłego powietrza w halach o wysokości do 16m:
03.291 – destryfikator sufitowy z siatką ochronną, kompletnie zmontowany
Przykładowe propozycje rozmieszczenia destryfikatorów
Do odzysku ciepłego powietrza w halach przewidziane są destryfikatory:
Równomierne rozmieszczenie
Idealnym rozwiązaniem jest równomierne rozmieszczeni destryfikatorów. Należy podzielić pomieszczenie na możliwie równe czworoboki w ilości odpowiadającej wyliczonej liczbie destryfikatorów. Teraz w środku każdego czworoboku należy umieści jeden destryfikator.
Układ w rzędach
Jeżeli podzielenie na równe kwadraty jest niemożliwe, proszę podzielić pomieszczenie jak na przykładowym obrazku powyżej.
Pomieszczenie podłużne
Ważne! Część destryfikatorów powinna być zamontowana jak najbliżej sufitu, aby pod sufitem nie powstała „poduszka cieplna”.
Dobór ilości destryfikatorów
Dobór ilości destryfikatorów

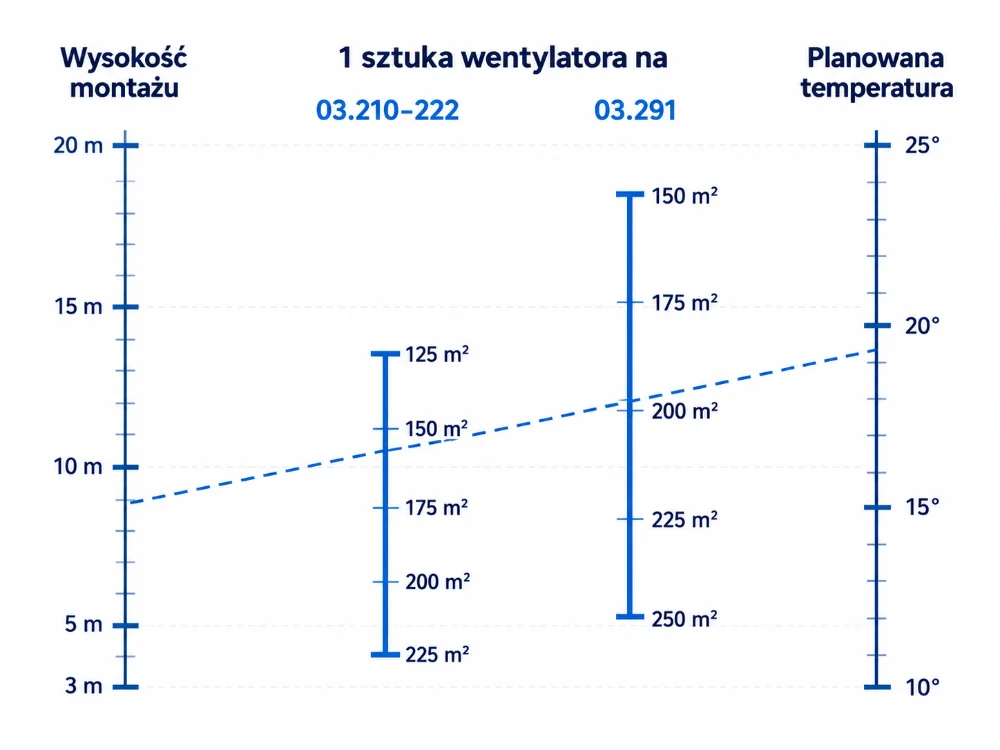

Do celów ogrzewania w zależności od warunków na każde 125 m2 do 250m2 powinien przypadać jeden destryfikator.
Wysokość pomieszczenia
Wysokość wyrzutu destryfikatora bez podziału pomieszczenia na warstwy temperaturowe wynosi:
03.210-03.222 – maksymalnie 10m

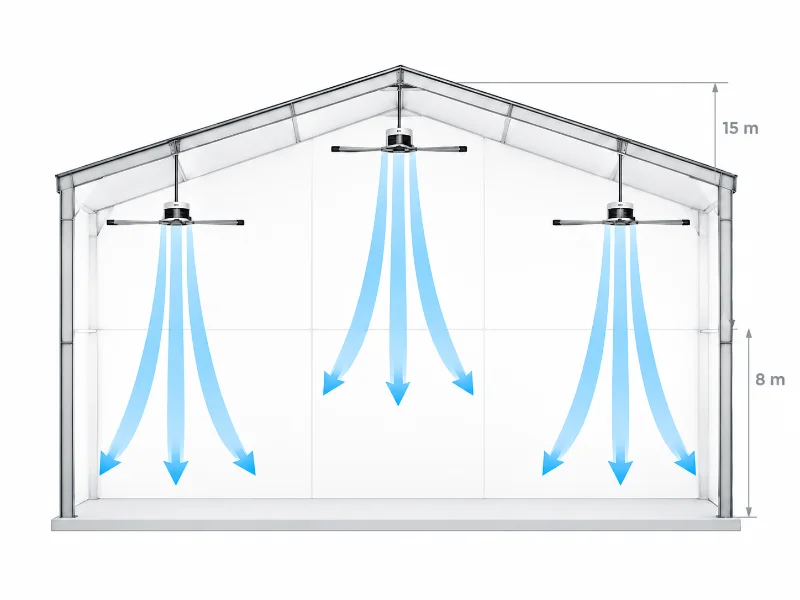

Również w wyższych pomieszczeniach możliwy jest całkowity obieg powietrza w wypadku montażu na zróżnicowanych wysokościach.

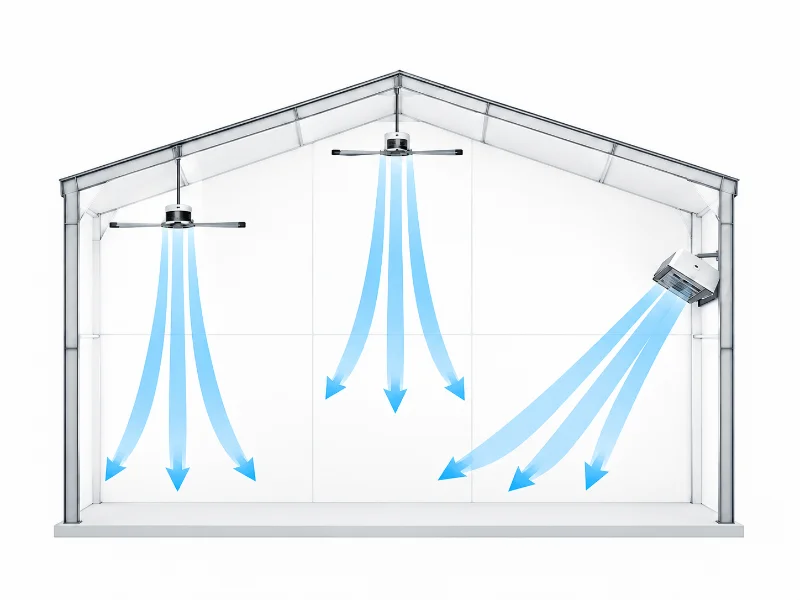

W razie gdyby montaż na zróżnicowanych wysokościach nie był możliwy (np. w magazynach wysokiego składowania), można zastosować urządzenie 03.291 umożliwiające montaż w pozycji ukośnej na ścianach bocznych.
